Определение
Мировой рынок СПГ
Использование природного газа в сжиженной форме позволяет оптимизировать хранение и предоставляет широкие возможности его транспортировки в труднодоступные районы, находящиеся вдали от основных артерий магистральных газопроводов. Многие страны, среди которых США, Франция, Бельгия, Южная Корея и другие, рассматривают сжиженный природный газ как перспективную технологию расширения импорта полезных ископаемых.
На 2018 год 42 государства импортируют СПГ. Основным импортером сжиженного природного газа является Япония – около 100% всего ввозимого в страну газа поставляется в сжиженном виде. На втором месте с небольшим отставанием расположился Китай. В Европе основные объемы закупают Испания, Турция, Франция, Италия, Бельгия.
СПГ – перспективный и развивающийся рынок. По данным специального отчета аналитиков Royal Dutch Shell (2018 год) на СПГ приходится около 40% мирового экспорта газа. В 2018 году экспортом природного газа в сжиженном состоянии занимаются 18 стран, в том числе и Россия. По оценкам Международного Энергетического Агентства к 2040 году поставки природного газа в сжижженой форме превзойдут объемы поставки газа традиционным трубопроводным транспортом.
Рукводствуясь такими многообещающими прогнозами, многие страны инвестируют в проекты по производству сжиженного природного газа и развивают соответствующую инфраструктуру. Лидером по производству СПГ является Катар - 77 млн тонн за 2018 год. Кроме него в тройку лидеров входят Австралия и Малайзия.
В России на конец 2018 года функционируют два СПГ проекта: «Сахалин-2» и «Ямал СПГ», на очереди еще как минимум 5 крупных проектов.
Метод производства СПГ
Сжиженный природный газ производят путем проведения нескольких последовательных операций сжатия-охлаждения на специальных ожижительных установках (заводах). На каждой стадии газ сжимают в 5-12 раз, охлаждают до определенной температуры и направляют на следующую аналогичную ступень. Чистый метан переходит в жидкость при температуре -162,5 С. В случае природного газа, в зависимости от количества в составе других газов, эта температура может варьироваться, но обычно находится в пределах -158...-163 С.
При сжижении газ уменьшается в объеме до 600 раз. Сжижение газа - довольно энергозатратный процесс. На его проведение может расходоваться до 10% энергии, содержащейся в конечном продукте – СПГ.

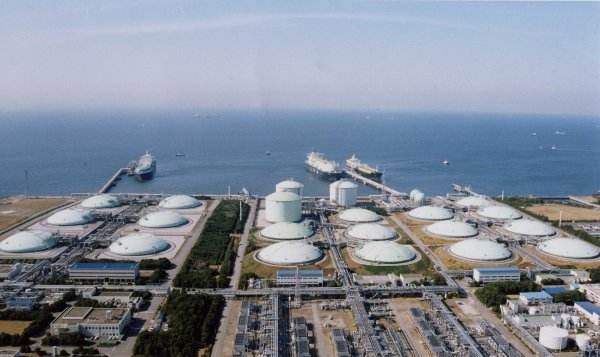

Преобразование СПГ обратно в газообразную фазу для потребительских нужд осуществляется на специальных регазификационных терминалах.
Химический состав сжиженного природного газа
В отличие от природного газа, СПГ не содержит нежелательных примесей и воды, так как производится из уже подготовленного сырья.
Основной компонент сжиженного природного газа – это метан (85 – 95%). Остальные 5 -15% составляют другие низшие алканы (этан, пропан, бутан), а в некоторых случаях также неорганические газы (преимущественно, азот).
Физические свойства СПГ
Сжиженный природный газ представляет собой бесцветную, прозрачную криогенную жидкость, не имеющую запаха. На открытом пространстве при нормальном давлении и температуре субстанция довольно быстро переходит в газообразное состояние.
Плотность 0,41...0.50 кг/л
Вязкость 1*104...2*104 Па*с
Температура кипения -158...-163 С
Хранение СПГ
Для хранения природного газа в сжиженном состоянии используются специальные резервуары, которые могут быть как надземного, так и подземного типа. Резервуары подземного типа имеют цилиндрическую форму и выпуклую крышу. Надземные могут быть как цилиндрической, так и шарообразной формы.
СПГ резервуары имеют двойные стенки, между которыми размещается система изоляции, содержащая криогенную жидкость. Емкости изготавливаются из металлов и сплавов с низким коэффициентом теплового расширения.
Вокруг резервуаров сооружаются насыпи и обвалования для сдерживания возможных утечек при хранении. В случае подземного резервуара предусматриваются специальные стенки-замки в грунте и непроницаемый пропласток.
Считается, что подземные резервуары для хранения сжиженного газа более безопасны. Особенно это касается сейсмоактивных районов. Однако затраты на сооружения подземных резервуаров выше, чем для аналогичных надземных емкостей. Поэтому большинство емкостей для хранения сжиженного природного газа делают надземного типа, строго соблюдая при этом регламент безопасности.
Транспортировка СПГ
Сжиженный попутный газ транспортируется в специальных изотермических емкостях, устанавливаемых на суда и наземный транспорт.
Для транспортировки по воде используются специальные газовозы рефрижераторного типа – СПГ-танкеры. Это суда, оборудованные несколькими независимыми криогенными резервуарами, разделенными жесткой тепловой пеноизоляцией, предназначенные для транспортировки сжиженного природного газа при атмосферном давлении и температуре -162,5 С.
Природный газ в сжиженном состоянии перевозится также и наземными видами транспорта – в специальных цистернах по железной дороге и на автомобилях.
В сжиженном состоянии газ доставляется в пункты регазификации. До конечного потребителя регазифицированный СПГ транспортируется по трубопроводу.
История
Первые попытки сжижения природного газа были предприняты в начале 20-го века и увенчались успехом в США в 1917 году. Однако примерно в это же время промышленники переключили внимание на транспортировку газообразных продуктов по трубопроводам, и развитие технологий сжижения было заморожено.
Следующая попытка производства СПГ была совершена в 1941 году также в США (Кливленд, штат Огайо), но промышленное производство сжиженного природного газа началось только с середины 1960-х годов. Первая трансконтинентальная транспортировка природного газа в сжиженном состоянии была осуществлена в 1959 году в рамках поставки продукта из США в Великобританию на модернизированном танкере времен Второй мировой войны.
Стремительное развитие рынка СПГ началось в 1990-х годах. А в период 2000 – 2018 гг. экспорт-импорт этого продукта вырос более чем в два раза.
В России первый завод по производству СПГ был заложен в 2006 году в рамках проекта «Сахалин-2». Ввод завода в эксплуатацию состоялся зимой 2009 года.
